什么是浮动连接器?它有哪些优点?

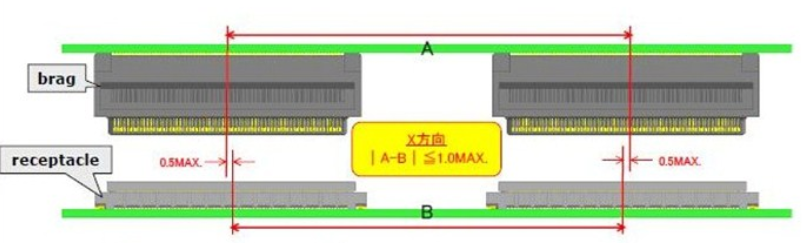

  所谓浮动连接器就是在连接器实装在基板上时,搭载有在XY轴方向误差矫正构造(浮动构造)的连接器称之为浮动连接器。连接器通过浮动(可动)机能可在嵌合时矫正误差防止基板自身受到损坏。浮动式设计在满足小型化的同时又有效吸收收应力,X&Y冗余都可达0.5mm。



  相比于固定连接器,浮动式连接器有哪些优点?





  固定式连接器装配,连接器嵌合螺钉在板上被固定时,嵌合位置在偏位状态下被固定,因长时间被拉紧的异力下,焊接部容易破损,反正浮动式连接器可以很好的避免这一现象的发生。所以为了减轻连接器嵌合后的负担,有必要把累积公差控制在最小范围,提高连接器的自由度,使用浮动连接器,因为给它宽裕的公差,不但在嵌合时之位置移位,收紧螺钉时的回转,嵌合后的位置移位等,都可以吸收而防止潜在性的品质问题。浮动式板对板连接器的浮动量在X方向和Y方向都是上下不超过0.5mm,



  硕品推出的1.25mm螺距浮动式板对板连接器,可节省空间,相对于市场上的其它产品它具有出色的触点可行性,并且便于装配。其设计可良好预防摩擦腐蚀。与当今市场上类似的连接器相比,1.25mm螺距的浮动式板对板连接器的宽度和高度较小,配有10个电路,额定电压为125V,额外电流为1.0A,并且耐久性为10次插拔。
