1、产品介绍

?

 通过以上示企图，咱们能够看见，咱们这个中心板开发平台所能含有的插口和性能。

?这款中心板的4个板对板连接器扩展出了276个IO，此中BANK12、BANK13、BANK15、BANK16、BANK17、BANK18的整个IO的电平能够通过改换中心板上的磁珠来点窜，满足客户对+3.3V、+2.5V、+1.5V电平插口的需要；此外中心板也扩展出了16对高速收发器GTX插口。针对须要少量IO的客户，此中心板将是不错的选取。况且IO连接一些，同一个BANK管 脚到连接器插口之间走线做了等长和差分解决，针对二次开发来说，十分合适。

2 、产品规格?

 MP5650中心板采取XILINX企业Kintex-7系列的XC7K325T-2FFG900I成为主操控器，中心板采取4个0.5mm间距120Pin 镀金连接器与母板连接，中心板四个脚摆放了4个3.5mm固定孔，此孔能够与底板通过螺丝紧凑，保证了在猛烈振动的场景下安稳运作。

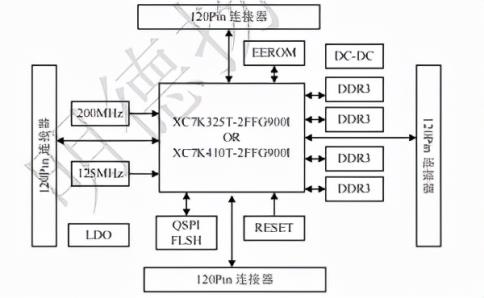

 这款MP5650中心板可以便利客户对中心板的二次开发借用。中心板应用XILINX的KINTEX-7芯片的处理计划，在FPGA 芯片的HP 端口上挂载了4片DDR3存储芯片，每片DDR3 容量高达4Gb，共16Gb，每片16bit构成64bit 位的信息位宽。1片128Mb 的QSPIFLASH 芯片拿来静态存储FPGA 芯片的配置文件或者其它客户信息。全部开发体系的构造示企图如下图所示：
