电子发热友网报导（文/李宁远）圆形连接器也能够称为圆形航空插头或圆形航插，是根本构造为圆柱形、拥有圆形插合面的多针电连接器。其根本特点是航空插头插座插都有螺丝扣，连接以后，能够旋紧凑定，不会掉落。对各种其余外形的连接器，由于圆柱形构造特有的天然坚韧性，因而圆形连接器有比其它任意外形都更高的强度。

现在圆形连接器的运用行业不单仅在军事设备和生产方面，况且在医疗设施、智能化、铁路运输和其余牢靠性至关首要的运作场景中。圆形连接器的外壳资料通常选择锌合金或PBT工程塑胶资料，以此保证连接器总体的坚韧性。

正如上面所说，圆形连接器的好处在于它的坚韧性使它们特

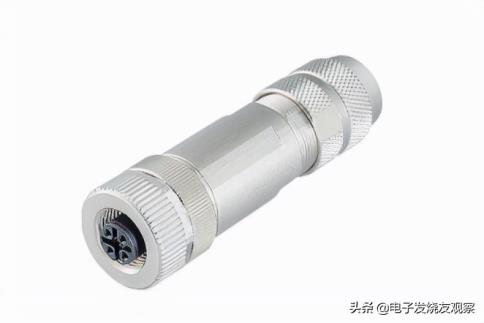

（M12-D连接器，宾德）

上图是宾德M12 D 系列825, 一款智能化技巧圆形连接器。通过芯数来分类这一款属于4芯数。外壳资料上选择了压铸锌和镍，锁紧资料选用了压铸锌镍，碰触面上则用Au，资料选择上极大确保了总体的坚韧性并为电气功能做了参考。该连接器的防护品级可到达IP67。插拔次数能实行大于100次。

资料的严酷管控让宾德连接器在电气功能上总是很优质。额定电压250V的状况下，最高可承受2500V的冲击电压，绝缘电阻则大于1010Ω。电器功能的优秀同时表现在传输率上，该类连接器传输率适合CAT 5。

成为智能化技巧制造多种产业连接器、嵌入式连接器电缆连接器的顾问，宾德的另一个优势在于他们还能以研究，设计和智能化制造为用户特殊订制的连接器。

TE 圆形连接器

TE和宾德同样，一样是连接器领域的引领者之一，更是个别能够与宾德在圆形连接器行业对抗的巨子。TE军规级圆形连接器和元件能牢靠地供应速率高达 10 Gb/s 的信息。产业级圆形连接器则可供应坚韧的外壳和应力解除，以辅助抵挡碰撞、冲击和振荡，防范连接点毁坏。

为了便利对照，这里通用选择TE适合M12 D的圆形连接器。这个系列采取TE的压接法兰技巧和机加工压碰触点技巧，配置了360°的EMI/RFI屏蔽、改变和防震电缆应变解除。

（M12 直型压接应力解除圆形连接器，TE）

该系列在尺寸上极为紧固，AWG为20，22，22，同时再者外壳采取的压接法兰技巧，能够最大限制的防范转动。在物感性能上，除了防护品级一样到达IP37，该系列在插拔次数大于200次是一个显著高过领域规范的指标，也表现了TE牢靠的产质量量。

在电气功能上除了具有高达10 Gb/s的速度，该系列碰触电阻极小，仅为5Ω，绝缘电阻则一样大于100MΩ。固然在冲击电压上尚不明确TE系列的详细数值，但对照宾德同系列圆形连接器的电气功能，两者几乎相近，这也是现在领域里最高的电气功能指标。

中航光电圆形连接器

中航光电是专业为航空及防务和高质生产供应较优互连计划的高科技公司，总是是海内连接器领先的供给商。其下的产业圆形连接器不单是在海内，对照海外一样是功能优秀的同类产品。

（XC158圆形连接器，中航光电）

XC158属国军标系列，比起上两类一般产业圆形连接器功能会表现得更强力。

XC158采取了双曲面线簧插孔使连接器插拔温和，连接更牢靠；而卡口式迅速连接体系也加强了可靠性，让插口抗振耐冲。在壳体上XC158采取了高强度的铝合金，并对壳体镀层进行了通电和钝化解决。绝缘体则采取了特种工程塑料。机器插拔大于500次。

电气功能上，依据不同的工作品级常温状况下最高可承受3000V的耐冲电压，干冷状况下则最高可承受2250V。绝缘电阻在干冷场景下能大于100MΩ，常温下更高，会大于5000MΩ。

总体来看，成为我国军民高质连接器龙头公司，中航光电在巩固原有营业的同时，还探索革新紧随工业成长形势，努力布局新能源车辆、5G 通讯、医疗设施等行业，民品营业也在迅速拓展。

小结

圆形连接器的品质除了优质的电气功能，还表现在内部的用料、构造、做工等方面，这类特点在外部通常不能判定，因而深耕领域技巧的老牌连接器制造商更为客户所青睐，市场格局也不易被变化。

别耐受机器湍流和冲击毁坏。而毛病一样也由于圆形的外表领域限定，连接器外表上的引脚和插孔的摆列不能在小领域内做匀称的间距装载和更多的触点。

圆形连接器总是是传统生产业和产业大国的强项，在这个行业，海内海外都有实力相当不俗的大厂，其下产品都功能优秀表现出众。

Binder 圆形连接器

长年被我国连接器厂商竞相模拟的德国宾德，自1968年至今总是是智能化技巧中圆形连接器行业的引领者之一。宾德连接器品种繁琐且运用行业全面，从微型连接器到电源连接器都有牵扯。
