光纤连接器，就是一类将一根光纤与另一根光纤连接在一块的物件，它能够在光纤与光纤之间进行反复拔插，也可在同品种型之间任何组合，因而被全面称为光纤活动接头。光纤连接器是日前应用数目最多的光无源物件。

以下咱们对通信网络中的各类光纤连接器进行全面阐明，同时也为大家展现部分平常极少碰触到的光纤连接器。

根据不同的分类方式，光纤连接器能够划为不同的品种：

这是一类由日本NTT企业开发的光纤连接器。规范方型接头，外壳呈矩形，采取工程塑料，拥有耐高热，不较易氧化好处。

传输设施侧光插口通常用SC接头。其采取的插针与耦合套筒的构造尺寸与FC型完全相近。此中插针的端面多采取PC或APC型研磨方法；

紧凑方法是采取插拔销闩式，不需转动。

此类连接器价钱昂贵，插拔操控便利，参与消耗波动小，抗压强度很高，装载密度高，在路由器互换机上应用得最多。

2、ST型光纤连接器

常用来光纤配线架，外壳呈圆形，紧凑方法为螺丝扣。（针对10Base-F连接来说，连接器往往是ST型号。常用来光纤配线架），也有不少光电转变器应用此类接头。

ST和SC插口是光纤连接器的两类型号，针对10Base-F连接来说，连接器往往是ST型号的，针对100Base-FX来说，连接器大一些状况下为SC型号的。ST连接器的芯外露，SC连接器的芯在接头外面。

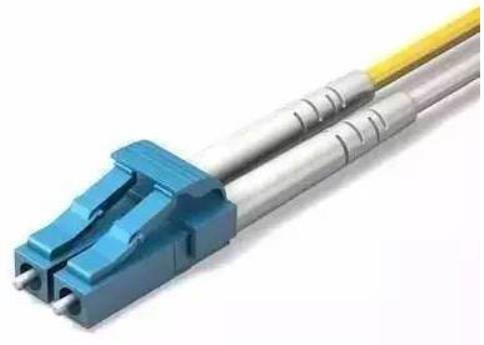

3、LC型连接器

LC型连接器是驰名Bell（贝尔）研发所研发开发出去的，采取操控便利的模块化插孔（RJ）闩锁机理制成。

它所采取的插针和套筒的尺寸是一般SC、FC等所用尺寸的一半，为1.25mm。

如此能够提升光纤配线架中光纤连接器的密度。

现在，在单模SFF方面，LC型号的连接器实际已然盘踞了主导地位，在多模方面的运用也增长快速。

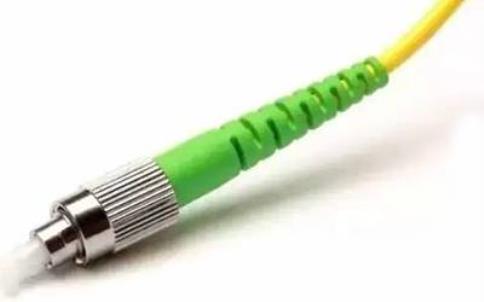

4、FC型光纤连接器

这类连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，金属接头，标明其外部强化方法是采取金属套，通常在ODF侧采取，金属接头的可插拔次数比塑料要多，紧凑方法为螺丝扣。

最早，FC型号的连接器，采取的陶瓷插针的连接端口。

此类连接器构造简洁，操控便利，制造较易，但光纤端面临微尘比较敏感，且较易构成菲涅尔反射，提升回波消耗功能比较艰难。

起初，对该型号连接器做了改善，采取连接端面呈球面的插针（PC），而外部构造没有变化，促使插入消耗和回波消耗功能有了较大幅度的提升。

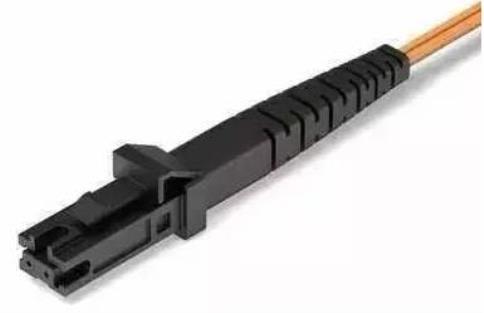

5、MT-RJ型连接器

MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相近的闩锁机构，通过装载于小型套管双侧的导向销瞄准光纤，为便于与光收发信机贯串，连接器端面光纤为双芯（间隔0.75mm）摆列设计，是首要用来信息传输的下一代高密度光纤连接器。

6、MPO/MTP型光纤连接器

按传输媒体的不同可划为：单模光纤连接器和多模光纤连接器；

按构造的不同可划为：FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各类型式；

按连接器的插针端面可划为：FC、PC（UPC）和APC；

固然，按光纤芯数分还有单芯、多芯之别。

下列为现在市面上最常见的光纤接头/连接器型号：

1、SC型光纤连接器
